JZ1011 SF6密度繼電器校驗儀，是一種智能化全自動SF6密度繼電器校驗儀器。該儀器采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，也為SF6電氣產品的生產、安全運行、預試和維護提供方便。
在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。為了能夠統一，習慣上常把20℃時SF6氣體壓力作為標度值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，從而判斷SF6密度繼電器的性能。RD9651 SF6密度繼電器校驗儀器對這個過程是自動完成的，既準確，又靈活方便。本儀器除可對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗和儀器自校的功能，這樣不僅可以一機多用，還免除了儀器送檢和返廠校驗的難題。
功能特點
Ø本校驗儀采用高速單片機為核心的測控系統，自動化程度高、重復性好、可靠性高。
Ø儀器可以測試相對和絕對壓力兩種繼電器。
Ø儀器采用進口彩色大屏幕液晶，人性化界面操作方便簡單（5.7寸真彩屏）。
Ø儀器自動采集信號對SF6密度繼電器進行觸點電阻測量。
Ø儀器有數據存儲功能并具有掉電數據保護功能，方便以后對測量數據的查詢。
Ø儀器可通過USB接口將測試數據上傳PC機，自動生成專用測試數據表格。
Ø儀器可對常溫壓力表和密度表進行校驗，并報表式打印測試結果。
Ø儀器管路全部采用快速接頭，連接方便。
Ø儀器內部具有時鐘功能，也可在線對時鐘進行修正。
Ø儀器具有校驗功能，以確保儀器的校驗精度。
Ø儀器采用高精度壓力傳感器和世界先進的壓力控制元件。
Ø儀器配有多種開關過濾接頭，操作使用方便。
Ø儀器具有繼電器觸點不帶電測試功能，觸點不帶電時由內部提供DC24V電源，選擇DC24V時可保證觸電在有油膜的情況下信號可靠采集。
技術指標
|
序號 |
名稱 |
參數 |
|
1 |
測量方式 |
自動測量 |
|
2 |
顯示方式 |
5.7寸真彩液晶顯示 |
|
3 |
工作電源 |
AC220V±10% 50Hz/內置鋰電池 |
|
4 |
測量精度 |
0.2級（其他精度可定制） |
|
5 |
測量范圍 |
0～1.0Mpa |
|
6 |
壓力顯示分辨率 |
0.0001 Mpa |
|
7 |
測量壓力類型 |
絕對壓力和相對壓力 |
|
8 |
觸點電阻測量精度 |
±0.5% |
|
9 |
觸點電阻測量范圍 |
0-10Ω |
|
10 |
觸點電阻分辨率 |
0.01Ω |
|
11 |
測量觸點電壓 |
DC24V |
|
12 |
溫度采集方式 |
自動和手動 |
|
13 |
儀器使用溫度 |
-30～60℃（最佳使用溫度5～50℃） |
|
14 |
存儲容量 |
100組 |
|
15 |
通訊接口 |
USB |
|
16 |
輸入方式 |
觸摸 |
|
17 |
儀器重量 |
6.0Kg |
|
18 |
主機外形尺寸 |
長440mm×寬300mm×高280mm |
|
19 |
附件箱外形尺寸 |
長380mm×寬250mm×高150mm |

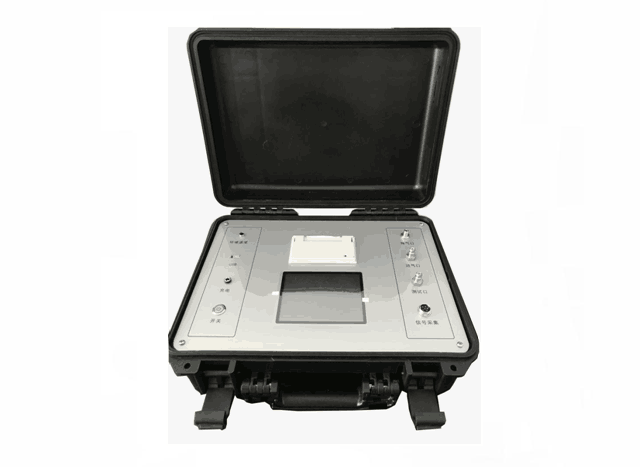

產品圖片
連接示意圖

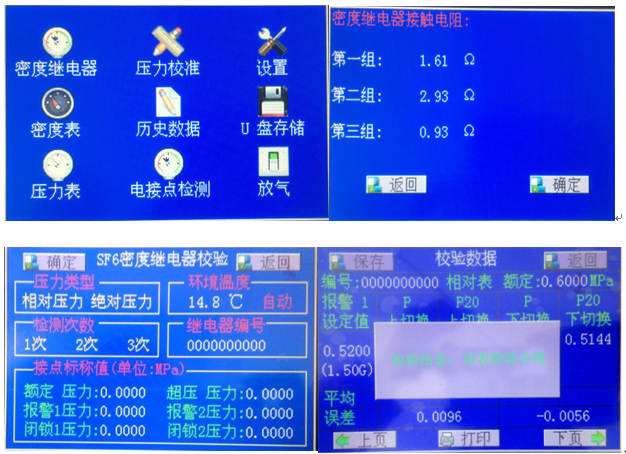

系統界面
